Thermal Grizzly WireView GPU Pro

WireView Pro GPU е усъвършенствана версия на устройството за измерване и наблюдение на консумацията на енергия на видеокарти. Разработен в
сътрудничество с Jon "elmor" Sandström, графичният процесор WireView Pro се свързва към конектора за захранване 12VHPWR на видеокарта и е
свързан към захранването чрез захранващия кабел. Данните за консумация на енергия се показват на OLED екран. Pro версията е подобрена със
сензори за откриване на конектори и температура. Добавен зумер осигурява звуково предупреждение, ако регулируемата температура или граница
на тока е превишена или ако кабелът не е правилно свързан или ако се използва неправилно указан кабел.

• OLED дисплей
• Измерване на консумация на енергия
• Запис на консумация на енергия
• Вътрешни температурни сензори на захранващите конектори
• Външни температурни сензори
• Откриване на щифтове за конектори на сензорни щифтове
• Функция аларма
• Оптимизирано управление на кабела

Графичният процесор WireView Pro позволява измерване и наблюдение на консумацията на енергия от видеокарти през захранващия конектор
12VHPWR и записва тези данни, за да определи потреблението на енергия. Тези данни могат да се използват за изчисляване на разходите за енергия
на видеокарта или за сравняване на консумацията на енергия с други видеокарти. Специален 60-секунден цикъл на измерване осигурява бързо и
удобно показване на консумацията на енергия, което го прави особено полезен за прегледи. В същото време може да се използва за оценка на
консумацията на енергия за определен период или в определени приложения. Освен това, той може да открие пикове на мощността, които възникват
по време на работа на настоящите видеокарти от висок клас.

Pro версията е надстроена с откриване на конектори, температурни сензори и звуков предупредителен сигнал. Разпознаването на конектора на
графичния процесор WireView Pro идентифицира дали се използва определен кабел от 150 W, 300 W, 450 W или 600 W. Моля, имайте предвид, че
WireView Pro GPU измерва консумацията на енергия само през захранващия конектор, а не през PCIe слота на дънната платка. Ако се използва
неправилен кабел или кабелът не е правилно свързан, ще прозвучи звуково предупреждение.

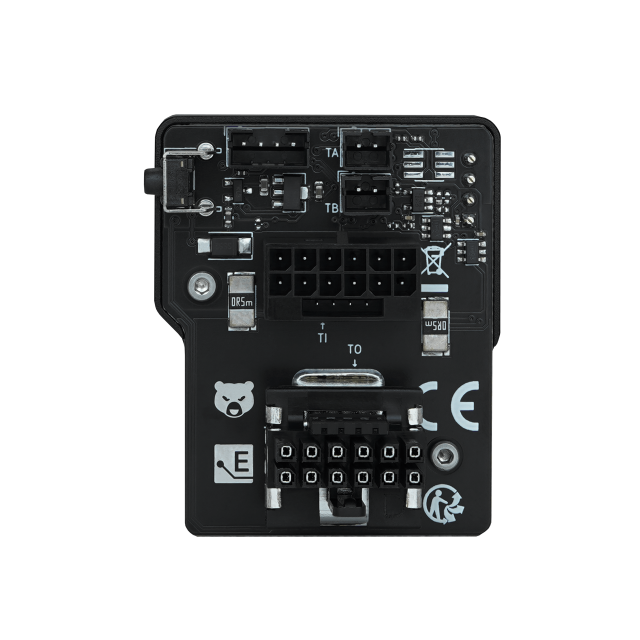

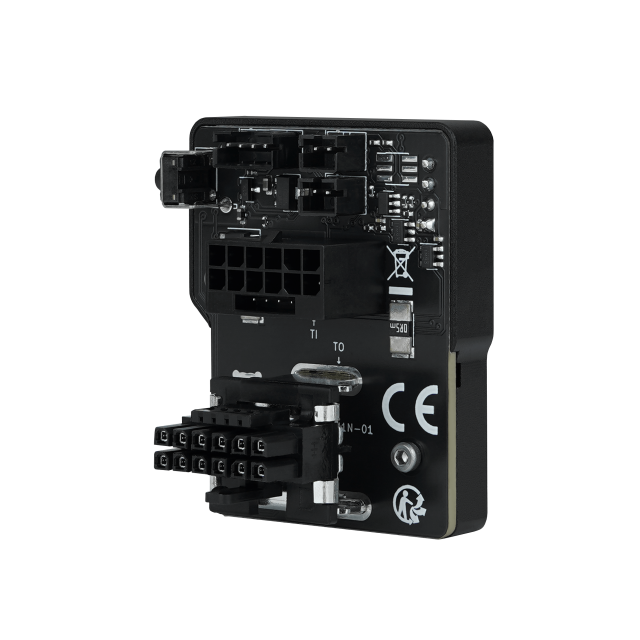

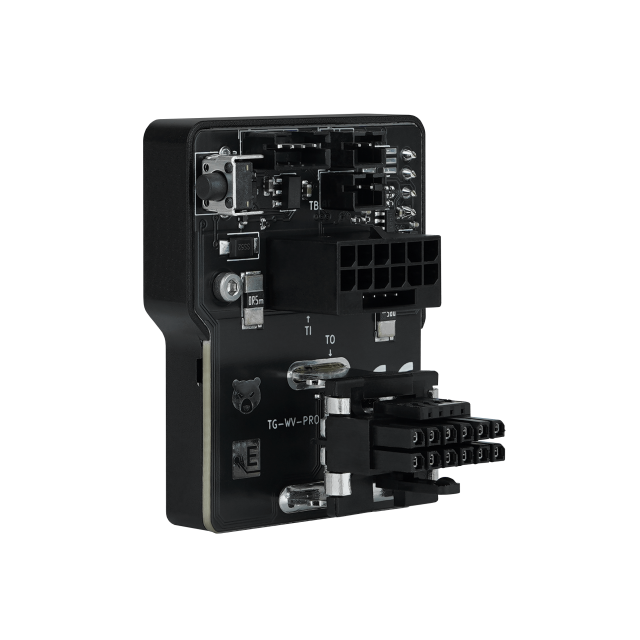

Два температурни сензора, разположени на платката при захранващите конектори, следят температурите на захранващите конектори. До 600W
мощност може да тече през конекторите, което може да доведе до значително нагряване на тях и платката около тях. Ще прозвучи звукова аларма,
ако температурата надхвърли регулируема граница. Два допълнителни включени температурни сензора (10K NTC) могат да бъдат свързани чрез
кабели. Включени са два сензора с дължина на кабела 5 см и 20 см. Алармата може също да се задейства, ако регулируемото ограничение
на тока (ампери) бъде превишено.

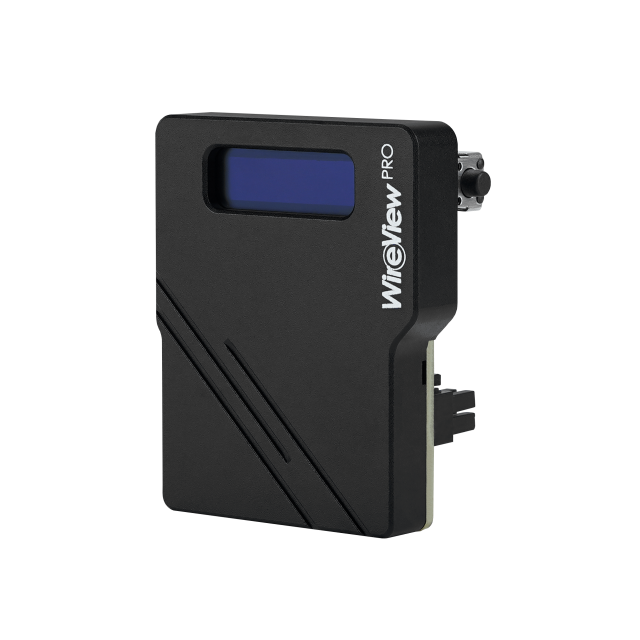

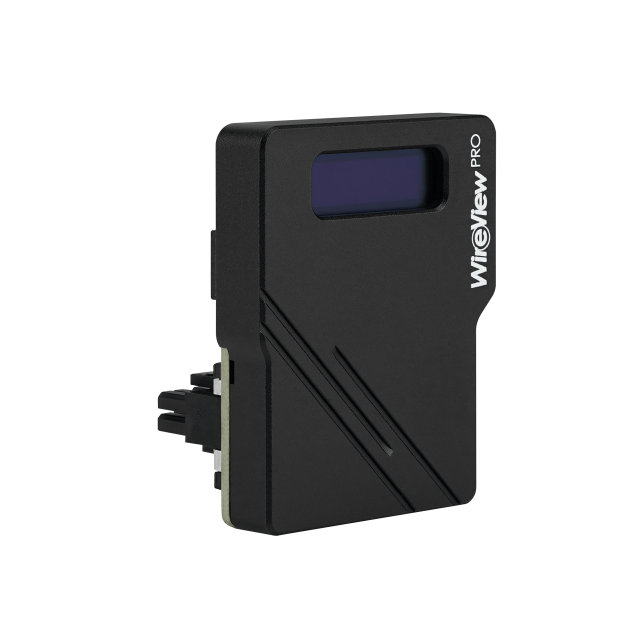

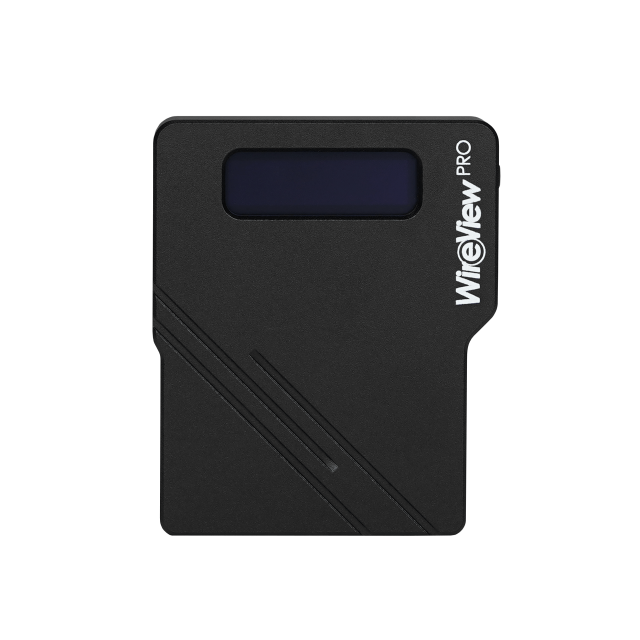

WireView Pro GPU показва измерените стойности на OLED екрана. Чрез натискане на бутон можете да превключвате между показаните стойности.
Могат да бъдат показани следните стойности:

• Текуща консумация на енергия във ватове (W)
• Текущо напрежение във волтове (V), ток в ампери (A)
• Минимална и максимална консумация на енергия във ватове (W)
• Средна консумация на енергия за 60 секунди (RAVG във W) и обща консумация на енергия (E в WH)
• Измерени температури на отделни температурни сензори (°C)

Графичният процесор WireView Pro се предлага с 12VHPWR 16-пинов конектор за захранване (4x сензор + 12x захранване/заземяване) във
версии "Normal" (N) и "Reverse" (R):

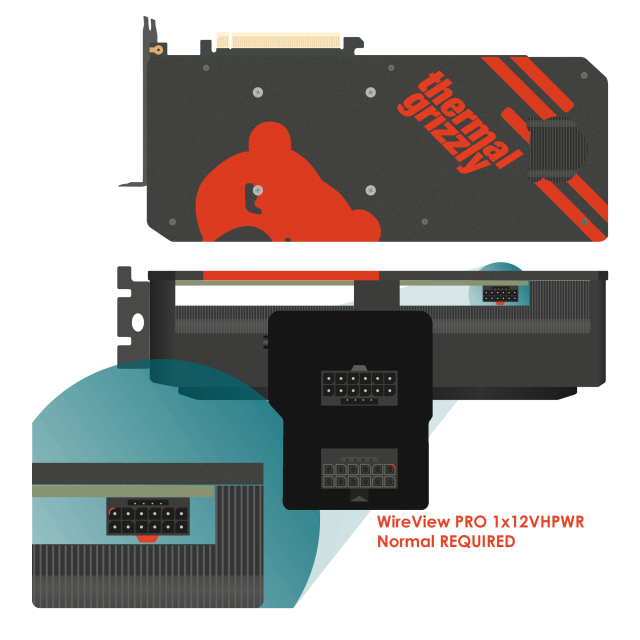

• Ако видеокартата има захранващи конектори, където четирите сензорни щифта са разположени между печатната платка и 12-те захранващи щифта,
се изисква версията "N" (PCB - 4x сензорен щифт - 12x захранващ щифт).
• Ако видеокартата има захранващи конектори, където 12-те захранващи щифта са разположени между печатната платка и четирите сензорни щифта,
се изисква версията "R" (PCB - 12x захранващи щифта - 4x сензорен щифт).

Забележка: Когато използвате адаптера 12VHPWR, уверете се, че всеки от трите или четирите 8-пинови PCIe конектора е свързан към
захранването чрез отделен 8-пинов PCIe кабел. Използването на сплитери (Y-кабели) силно не се препоръчва!

Предупреждение – важна забележка: Риск от нараняване!

В зависимост от използваната видеокарта, особено в случая на GeForce RTX 4090, до 450W мощност може да тече през конекторите на WireView.
Тази топлина може да накара печатната платка на конектора WireView да се нагрее до 60° по Целзий при видеокарта с въздушно охлаждане.
В случай на карта с водно охлаждане без въздушен поток, WireView PCB може да нагрее до 100° по Целзий! Корпусът на WireView не трябва да се
докосва по време на работа. След като изключите системата, оставете WireView да се охлади, преди да започнете работа.
